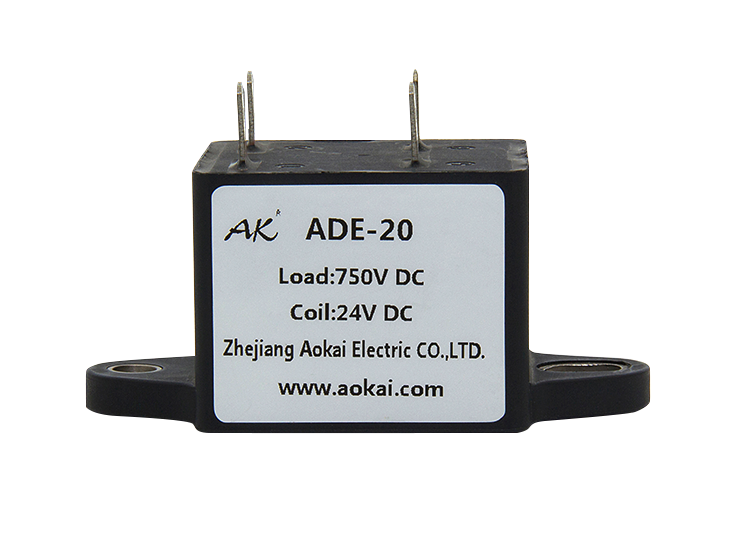

24v直流接觸器的應用與工作原理
在現代自動化控制系統中，24V直流接觸器作為一種重要的電氣元件，廣泛應用于各類設備的控制與保護中。本文將詳細介紹24V直流接觸器的工作原理、結構特點、應用領域及其優勢。
一、什么是24V直流接觸器？
24V直流接觸器是一種用于控制電路的電氣開關設備，主要用于接通或斷開直流電路。它能夠通過低電壓的控制信號，實現對大功率負載的控制，起到保護電路、控制設備的作用。與交流接觸器相比，直流接觸器的設計需要考慮電弧的特性，因為直流電弧難以熄滅，這就要求其在構造上具備更好的滅弧能力。 二、24V直流接觸器的工作原理
24V直流接觸器的工作原理相對簡單。其核心部件是電磁線圈，當給線圈施加24V直流電壓時，電流通過線圈產生磁場，磁場吸引動觸點與靜觸點接合，形成閉合電路。此時，負載電流可以順利通過接觸器，帶動負載運行。斷電后，線圈失去磁場，動觸點回位，電路斷開。
接觸器的控制電路一般是低功率的，這樣可以實現安全、可靠的控制方式。在實際應用中，接觸器通常配合其他元件，如繼電器、限位開關等，組成復雜的控制系統。
三、24V直流接觸器的結構特點
線圈：作為接觸器的控制部分，線圈的設計要保證在24V直流電源下，能夠迅速產生足夠的磁場。
觸點：接觸器內部一般有多個觸點，分為主觸點和輔助觸點。主觸點用于承載負載電流，輔助觸點用于反饋控制或狀態指示。
滅弧裝置：直流接觸器需要配備有效的滅弧裝置，以防止電弧對觸點的損害。
外殼：通常采用絕緣材料，防止短路和觸電，保障設備安全。
四、24V直流接觸器的應用領域
